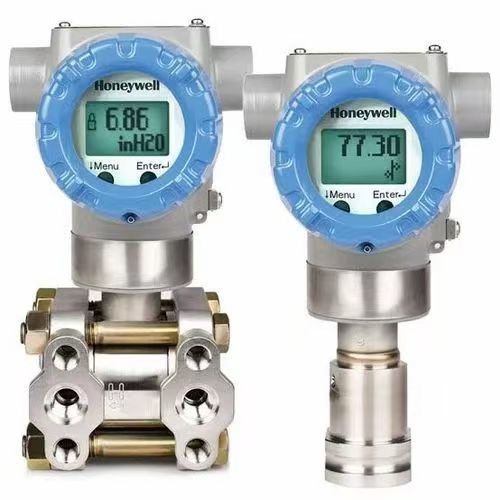

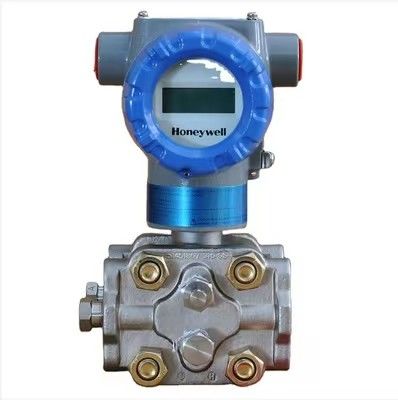

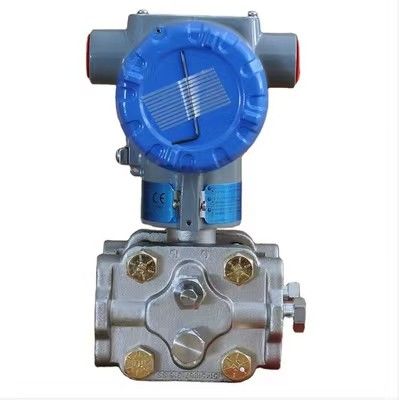

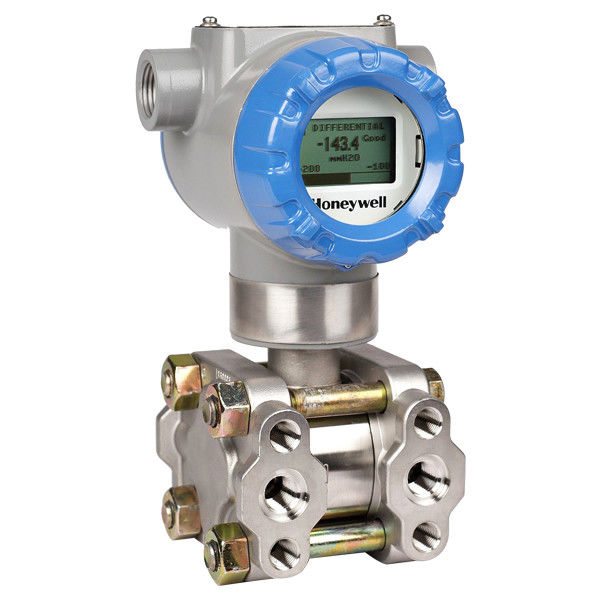

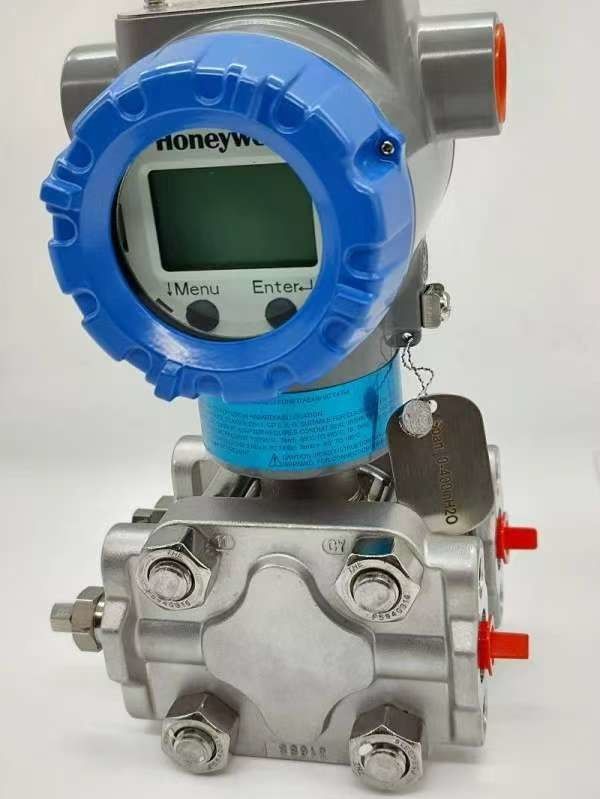

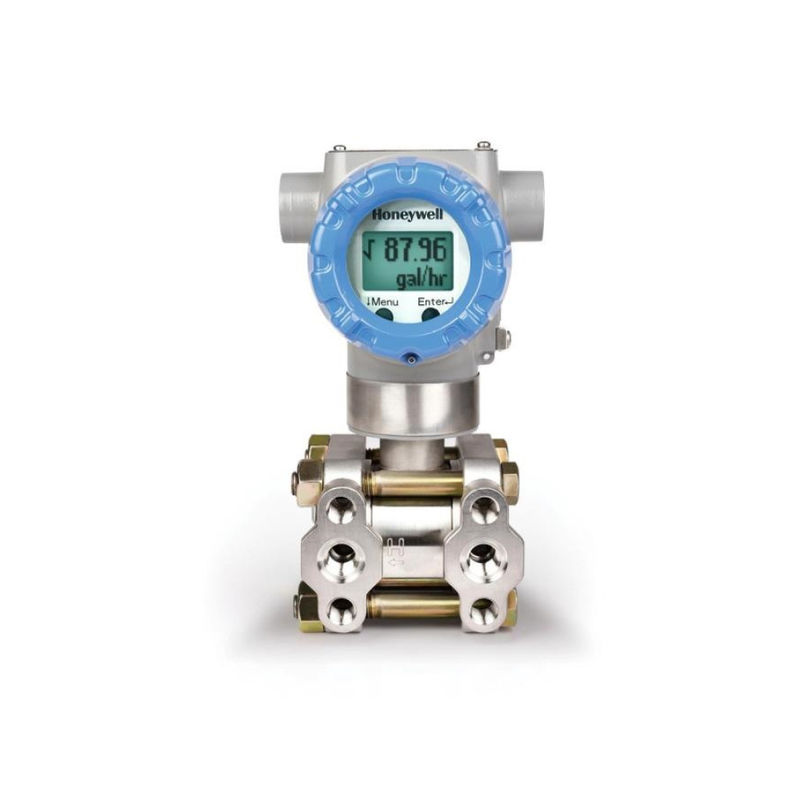

Transducteur de pression Honeywell STD725 SmartLine

• Précision de la plage d'étalonnage jusqu'à 0,05%, avec 0,04% en option
• Stabilité: 0,020% de la portée, maintenue pendant 10 ans
• Compensation automatique de la pression et de la température statiques
• Proportion de portée de 100:1
• Temps de réponse rapide jusqu'à 100 ms
• Fonctions d'affichage faciles à utiliser et intuitives
• Fonctions externes de zéro, de portée et de configuration
• Autodiagnostic complet
• Une conception intégrée à double joint basée sur l'ANSI/NFPA 70-202 et l'ANSI/ISA 12.27.0 normes pour assurer une sécurité maximale
• Tolérance à la pression statique exceptionnelle: 31,5 MPa
• La configuration standard répond pleinement aux exigences SIL2/3
• Conception modulaire
• Garantie prolongeable jusqu'à 4 ans supplémentaires

Note: Toutes les données fournies par les laboratoires Honeywell

Définition:
Les émetteurs de pression de la série SmartLine® sont conçus sur la base de capteurs de haute performance.combinant la mesure de la pression de processus avec la pression statique (pour les modèles DP) et la mesure de la température utilisée pour la compensation de la température, ce qui permet d'atteindre une performance globale supérieure.


Affichage des options de tête

Tête d'affichage LCD standard

• Modulaire (peut être ajouté ou retiré sur place)
• Prend en charge le protocole HART
• Réglable à 0°, 90°, 180° et 270°
• Les unités de mesure comprennent: Pa, kPa, MPa, kg/cm2, Torr, ATM, i4H₂O, mH₂O, bar, mbar, en H₂O, en Hg, FT H₂Je ne sais pas.₂O, mmHg et psi
• Écran grand écran (9,95 mm de haut x 4,20 mm de large) avec 2 lignes et 8 caractères
• Indicateur de sortie et de protection contre l'écriture
• Le module d'affichage dispose de boutons de configuration internes pour régler et calibrer l'émetteur via des touches internes ou externes

Autodiagnostic:

Les émetteurs SmartLine® offrent tous un diagnostic numériquement accessible, qui aide à fournir des alarmes avancées pour les événements de défaillance potentiels.Cela réduit considérablement les temps d'arrêt prévus et les coûts d'exploitation globaux.

Outils de configuration

Options de bouton de configuration interne ou externe intégré:

Les émetteurs peuvent être configurés pour tous les paramètres de base à l'aide de boutons intégrés dans le module d'affichage ou de touches magnétiques externes.Les boutons externes intégrés répondent à toutes les exigences électriques et environnementalesPour les fonctions de réglage zéro/span, des boutons externes peuvent être utilisés indépendamment du choix d'une tête d'affichage LCD.

Configuration à main:

Les émetteurs SmartLine® prennent en charge la communication bidirectionnelle et la configuration entre l'opérateur et l'émetteur.La boîte à outils de configuration de terrain de Honeywell permet la configuration sur place des émetteurs HART et peut être utilisée dans des environnements intrinsèquement sûrsTous les émetteurs Honeywell sont conçus et testés pour être conformes aux protocoles de communication fournis et peuvent être utilisés avec n'importe quel configurateur portatif certifié.

Configuration de l'ordinateur:

Le logiciel HART Field Device Manager (FDM) et FDM Express peuvent être utilisés pour gérer la configuration des appareils.

Intégration du système:

• Les protocoles de communication SmartLine® sont conformes aux dernières normes HART.
• Tous les émetteurs SmartLine® ont été testés avec Experion®, ce qui garantit une grande compatibilité.

Conception modulaire:

Pour aider à contrôler les coûts d'entretien et d'inventaire, tous les émetteurs ST700 sont dotés d'une conception modulaire, ce qui permet de remplacer facilement le matériel, comme l'ajout d'une tête d'affichage LCD,remplacement des modules électroniques, ou même changer le diaphragme de l'émetteur, sans affecter les performances globales ou la certification de la sécurité de l'équipement.Chaque diaphragme émetteur est caractérisé et calibré de manière unique pour fournir des performances exceptionnelles sur une large gamme de pressions et de températures statiquesEn outre, avec la conception d'interface modulaire de Honeywell, les modules électroniques peuvent être interchangés sans compromettre les spécifications de performance.

• Remplacement du diaphragme
• Tête d'affichage LCD réglable ou amovible*
• Module de protection contre les surtensions remplaçable (terminaux) *

*À l'exception des environnements à l'épreuve des explosions, les remplacements sur place peuvent être effectués dans n'importe quel environnement électrique (y compris les zones intrinsèquement sûres) sans violer les réglementations de certification de sécurité.

La conception modulaire innovante de Honeywell réduit les besoins en inventaire et les coûts de maintenance sans affecter les performances des émetteurs.

Performance dans des conditions nominales

Spécification du matériau(Voir le guide de sélection pour les disponibilités / restrictions pour différents modèles)

Paramètre	Définition
Matériau de membrane	316L SS,Hastelloy®C -2762,Monel®4003Je vous en prie.3
Matériau d'interface de procédé	316 SS4, acier au carbone (galvanisé)5, Hastelloy C-2766, Monel 4003
Ventilateur d'échappement / de drainage et prise1	316 SS4"Hastelloy C-276" est un mot anglais.2
Parties à l'assemblage	Standard équipé de PTFE rempli de verre, Viton® et graphite en option.
Boulons de carrosserie de table	Standard avec acier au carbone (galvanisé). Super acier à double phase et B 7M.
Adaptateurs et boulons en option	Le matériau du joint de conversion comprend 316 SS, Hastelloy®C-276. Le convertisseur standard est un convertisseur de boulons qui permet de fixer les joints en fonction du matériau du boulon de l'interface de processus. Le matériau des anneaux O est constitué de PTFE rempli de verre, de Viton® et de graphite en option.
support de montage	Plaque ou ligne droite, à angle, en acier au carbone (galvanisé), 304SS ou 316SS.
Remplisseur	DC®200 (huile de silicone) ou CTFE (huile fluorée)
coque	Alliage d'aluminium en poudre de polyester pur revêtu de faible teneur en cuivre (< 0,4%), conforme à la norme NEMA 4X, IP66 / IP67 et NEMA 7 (à l'épreuve de l'explosion).
installer	L'installation est possible presque n'importe où à l'aide d'un support de montage standard. conçus pour être montés sur des tuyaux verticaux ou horizontaux de 2 pouces (50 mm); voir figure 3.
interface procédurale	1 / 4 "- NPT ou 1 / 2" - NPT (respecter les exigences de la norme DIN).
le plomb	Acceptez le maximum de 16 AWG (1,5 mm de diamètre).
taille	Voir la figure 3.
Poids net	3.8 kg (avec boîtier en alliage d'aluminium)



1.Le port d'échappement / drainage adopte le téflon®Le sceau.

2.Hastelloy® et C-276 ou UNS N 10276.

3.Fabrique de conseil en matériaux spéciaux

4.316 SS ou CF8M, équivalent 316 SS.

5.Pour cette application, utilisez l'acier inoxydable 316.

Des clips.

6.Hastelloy®Et C-276 ou UNS N 10276. fourni comme indiqué, ou fournir CW 12MW, Hastelloy®C-276 équivalent de coulée.


Dimension

Diagramme et calcul de la tension d'alimentation et de la résistance du circuit
