L'appareil doit être équipé d'un système de régulation de la pression et d'un système de régulation de la pression.

• Précision de la plage d'étalonnage jusqu'à 0,05 %, avec 0,04 % en option
• Stabilité : 0,020 % de l'étendue, maintenue pendant 10 ans
• Compensation automatique de la pression statique et de la température
• Rapport de plage de 100:1
• Temps de réponse rapide allant jusqu'à 100 ms
• Fonctions d'affichage intuitives et faciles à utiliser
• Fonctions de zéro, d'étendue et de configuration externes
• Autodiagnostic complet
• Conception à double joint intégrée basée sur les normes ANSI/NFPA 70-202 et ANSI/ISA 12.27.0 pour garantir une sécurité maximale
• Tolérance exceptionnelle à la pression statique : 31,5 MPa
• La configuration standard répond pleinement aux exigences SIL2/3
• Conception modulaire
• Garantie extensible jusqu'à 4 ans supplémentaires

Remarque : Toutes les données fournies par les laboratoires Honeywell

Description :

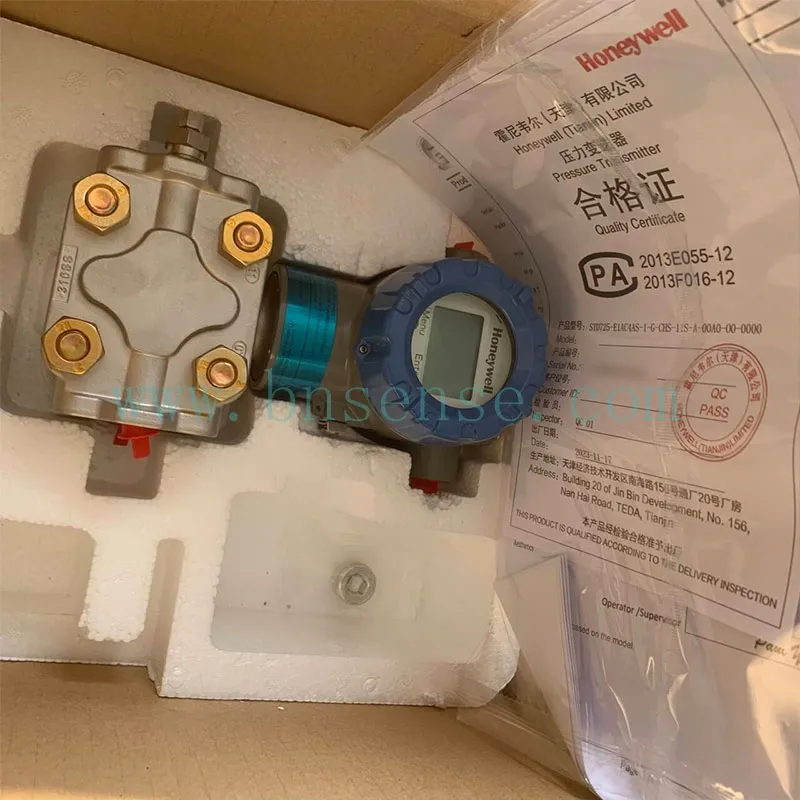

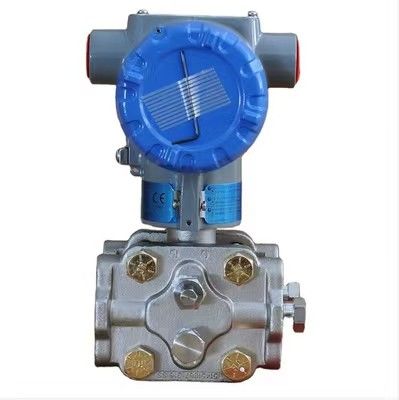

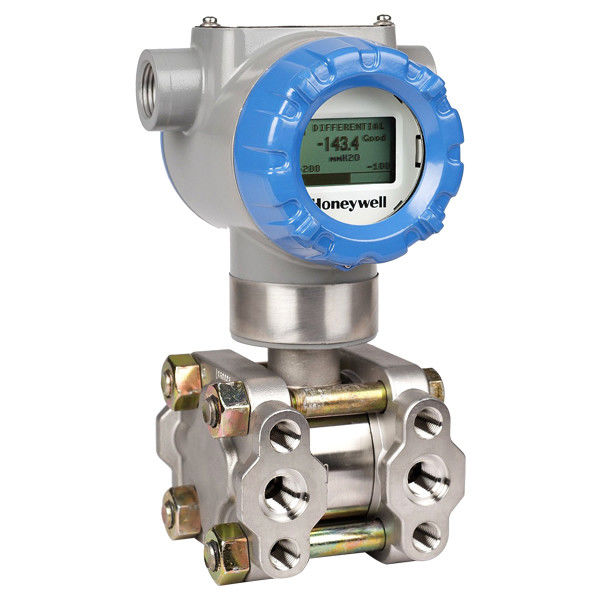

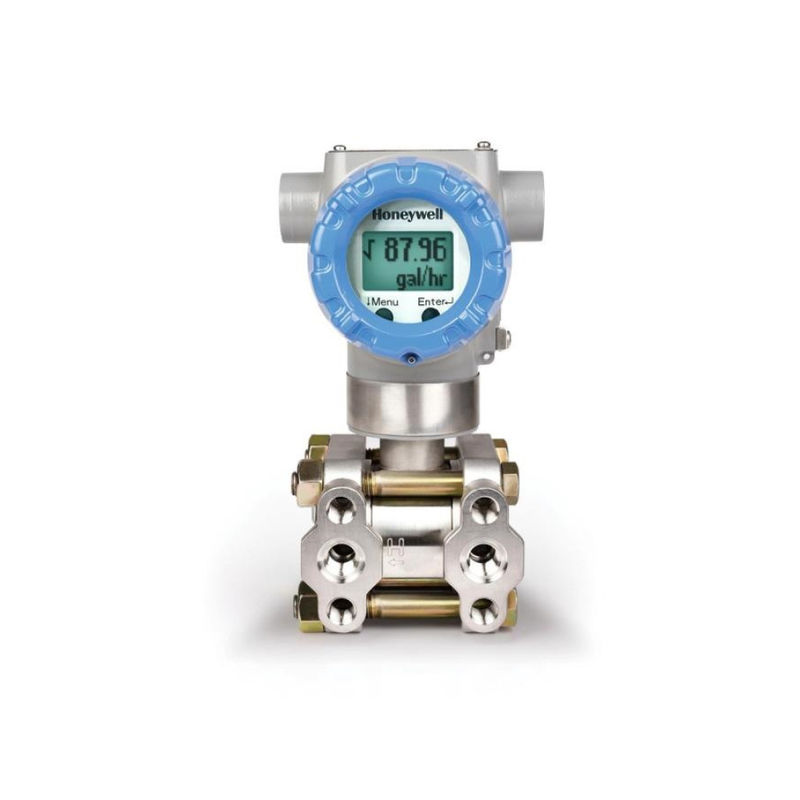

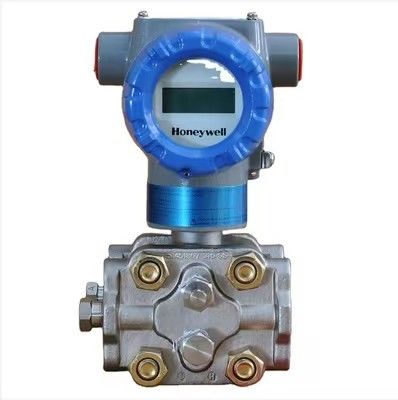

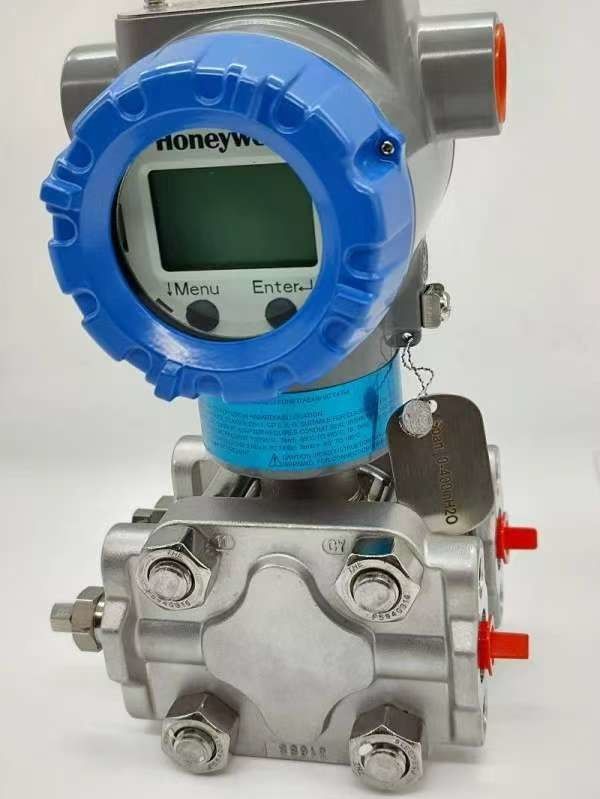

Les transmetteurs de pression de la série SmartLine® sont conçus sur la base de capteurs haute performance. Chaque capteur intègre efficacement plusieurs capteurs, combinant la mesure de la pression du process avec la pression statique (pour les modèles DP) et la mesure de la température utilisée pour la compensation de température, obtenant ainsi des performances globales supérieures.


Options de tête d'affichage

Tête d'affichage LCD standard :

• Modulaire (peut être ajoutée ou retirée sur site)
• Prend en charge le protocole HART
• Réglable sur des positions de 0 °, 90 °, 180 ° et 270 °
• Les unités de mesure incluent : Pa, kPa, MPa, kg/cm², Torr, ATM, i4H₂O, mH₂O, bar, mbar, inH₂O, inHg, FT H₂O, mmH₂O, mmHg et psi
• Grand écran (9,95 mm de haut x 4,20 mm de large) avec 2 lignes et 8 caractères
• Sortie de racine carrée et indicateur de protection en écriture
• Le module d'affichage comprend des boutons de configuration internes pour le réglage et l'étalonnage du transmetteur via des touches internes ou externes

Autodiagnostic :

Les transmetteurs SmartLine® offrent tous des diagnostics accessibles numériquement, ce qui permet de fournir des alarmes avancées pour les événements de défaut potentiels. Cela réduit considérablement les temps d'arrêt planifiés et diminue les coûts d'exploitation globaux.

Outils de configuration

Options de bouton de configuration interne ou externe intégrées :

Les transmetteurs peuvent être configurés pour tous les paramètres de base à l'aide de boutons intégrés dans le module d'affichage ou de touches magnétiques externes. Les boutons externes intégrés répondent à toutes les exigences électriques et environnementales. Pour les fonctions de réglage du zéro/de l'étendue, des boutons externes peuvent être utilisés, qu'une tête d'affichage LCD soit sélectionnée ou non.

Configuration portable :

Les transmetteurs SmartLine® prennent en charge la communication bidirectionnelle et la configuration entre l'opérateur et le transmetteur. Ceci est réalisé grâce à la boîte à outils de configuration sur site de Honeywell. La boîte à outils de configuration sur site de Honeywell permet la configuration sur site des transmetteurs HART et peut être utilisée dans des environnements intrinsèquement sûrs. Tous les transmetteurs Honeywell sont conçus et testés pour se conformer aux protocoles de communication fournis et peuvent être utilisés avec n'importe quel configurateur portable certifié.

Configuration informatique :

Le logiciel HART Field Device Manager (FDM) et FDM Express peuvent être utilisés pour gérer la configuration des appareils.

Intégration du système :

• Les protocoles de communication SmartLine® sont conformes aux dernières normes HART.
• Tous les appareils transmetteurs SmartLine® ont été testés avec Experion®, garantissant une compatibilité élevée.

Conception modulaire :

Pour aider à contrôler les coûts de maintenance et d'inventaire, tous les transmetteurs ST700 sont dotés d'une conception modulaire, permettant des remplacements matériels faciles, tels que l'ajout d'une tête d'affichage LCD, le remplacement de modules électroniques ou même le changement du diaphragme du transmetteur, sans affecter les performances globales ou la certification de sécurité de l'équipement. Chaque diaphragme de transmetteur est caractérisé et étalonné de manière unique pour offrir des performances exceptionnelles sur une large plage de pressions statiques et de températures. De plus, grâce à la conception d'interface modulaire de Honeywell, les modules électroniques peuvent être interchangés sans compromettre les spécifications de performance.

• Remplacement du diaphragme
• Tête d'affichage LCD ajoutable ou amovible*
• Module de protection contre les surtensions remplaçable (bornes)*

*Sauf dans les environnements antidéflagrants, les remplacements sur site peuvent être effectués dans n'importe quel environnement électrique (y compris les zones intrinsèquement sûres) sans enfreindre les réglementations de certification de sécurité.

La conception modulaire innovante de Honeywell réduit les exigences d'inventaire et les coûts de maintenance sans affecter les performances du transmetteur.

Performances dans des conditions nominales

Spécification des matériaux(Voir le guide de sélection pour la disponibilité/les restrictions pour divers modèles)

Paramètre	Description
Matériau de la membrane	316L SS, Hastelloy®C -2762,Monel®4003 , Ta3
Matériau de l'interface du process	316 SS4 , Acier au carbone (galvanisé)5, Hastelloy C -2766, Monel 4003
Soupape d'échappement/de vidange et le bouchon1	316 SS4,Hastelloy C -2762
Joint de feuille	Équipé en standard de PTFE chargé de verre. Viton® et graphite en option.
Boulon du corps de la table	Standard avec acier au carbone (galvanisé). Les options incluent 316 SS, NACE A 286 SS, Monel K 500, Acier super biphasé et B 7M.
Adaptateurs et boulons en option	Le matériau du joint de conversion comprend 316 SS, Hastelloy®C-276. Le matériau du boulon de la conversion le joint dépend du matériau du boulon du bloc de serrage de l'interface du process. Le convertisseur standard Le matériau du joint torique est en PTFE chargé de verre, Viton® et graphite en option.
support de montage	Plaque ou droite, angle, acier au carbone (galvanisé), 304SS ou 316SS.
Remplissage	DC®200 (huile de silicone) ou CTFE (huile fluorée)
coque	Alliage d'aluminium à faible teneur en cuivre (<0,4 %) revêtu de poudre de polyester pur, conforme aux normes NEMA 4X, IP66 / IP67 et NEMA 7 (antidéflagrant). Le boîtier en acier inoxydable est en option.

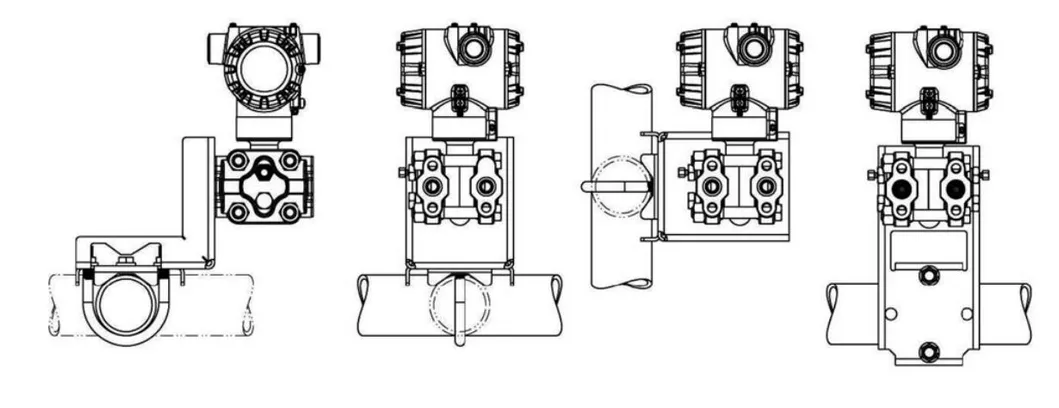

installer	L'installation est possible presque partout à l'aide d'un support de montage standard. Le support est conçu pour être monté sur une tuyauterie verticale ou horizontale de 2 pouces (50 mm). Voir la figure 3.
interface procédurale	1 / 4 "-NPT ou 1 / 2" -NPT (répondre aux exigences DIN).
fil	Accepter le max 16 AWG (1,5 mm de diamètre).
taille	Voir la figure 3.
poids net	3,8 kg (avec boîtier en alliage d'aluminium)



1.Le port d'échappement/de vidange adopte le Teflon®joint.

2.Hastelloy® et C-276 ou UNS N 10276.

3.Matériaux spéciaux consultant l'usine

4. 316 SS ou CF8M, équivalent 316 SS.

5.Acier au carbone granulé galvanisé, n'est pas recommandé pour les services de pataugeoire en raison du transfert d'hydrogène. Pour cette application, utilisez l'acier inoxydable 316

clips.

6.Hastelloy®et C-276 ou UNS N 10276. Fourni comme indiqué, ou fournir CW 12MW, Hastelloy®Équivalent de coulée C-276.


Dimension

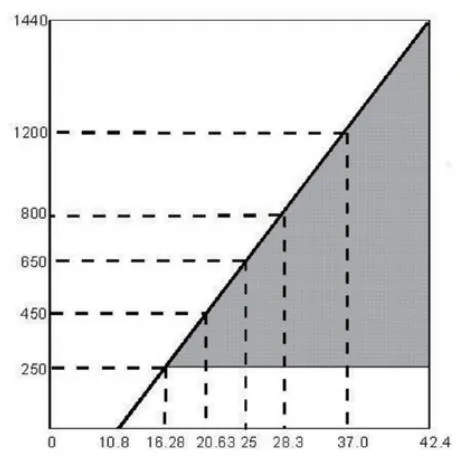

Diagramme et calcul de la tension d'alimentation et de la résistance du circuit
