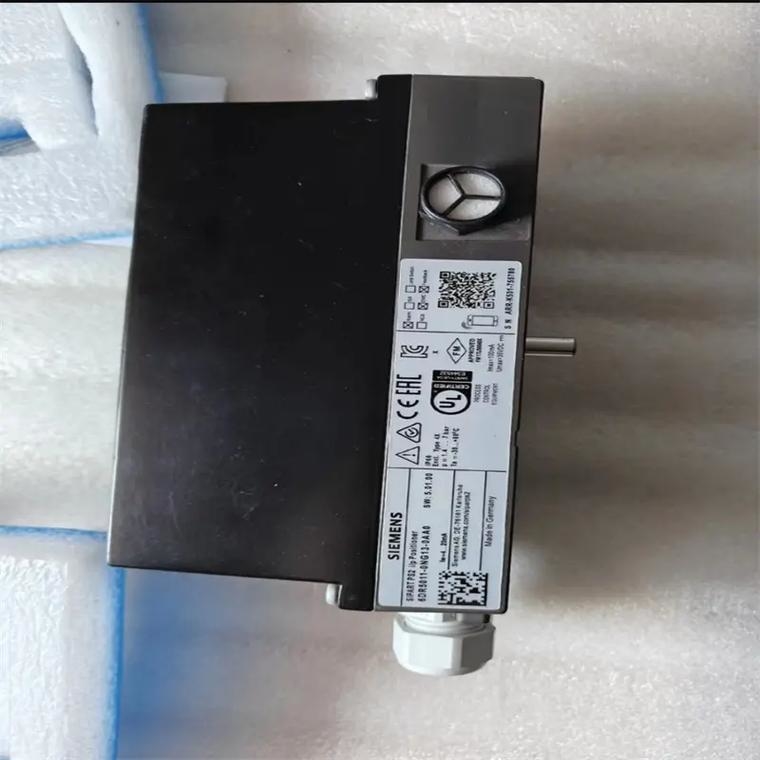

Le dispositif de positionnement électropneumatique Siemens SIPART PS2 est le 6DR5120-0NG00-0AA0.

Spécifications de base du 6DR5120

• Le type: SIPART PS2 positionneur électropneumatique intelligent pourd'une puissance de sortie supérieure à 50 W; soutientà double actionopération.
• Signalisation: 2 fils, fonctionne avecInterface HART 4 ′ 20 mA et plus, et offre une communication numérique.
• Réaction de position: Activerdétection sans contact (sans usure)- Je ne sais pas.
• Logement et connexions: Le boîtier estpolycarbonateLes fils standard sont:électrique: 1/2" NPT,Pneumatique: 1/4" NPT.
• Sécurisé contre les pannes: inclut la capacité dedépressurer l'actionneur en cas de panne électrique(uniquement en solo).

Mise en service et initialisation

• Exigences de puissance: Après le montage, vous devez fournir les deuxpuissance auxiliaire électrique et pneumatiqueL' appareil entreLe mode P-manuelavec le "NOINI" clignotant sur l'écran.
• Les étapes d'initialisation:
• Automatique: Identification du dispositifdirection de l'action,longueur de course,angle de rotation, ettemps de déplacement de l'actionneur; il calibre également automatiquement les paramètres de commande.
• Le manuel: le déplacement et la rotation sont réglés manuellement (utile pour les revêtements de soupapes spécifiques tels que le PTFE).
• Paramètres de copie: Les données d'initialisation peuvent être transférées d'une unité à une autre, ce qui permet un remplacement sans heurts des appareils.

Conseils d'installation mécanique (dans le manuel générique de la PS2)

(Remarque: ces procédures s'appliquent généralement à la série 6DR5xxx, y compris 6DR5120)

• Sélecteur de rapport de transmission:
• Pourappareils d'actionnement linéaire:
• Traction 5 ̊20 mm → sélecteur à 33° (en bas)
• 25°35 mm ou 40°130 mm → sélecteur à 90° (en haut)
• Pourd'une puissance de sortie inférieure ou égale à 50 W: régler le sélecteur à ~ 90° avant le montage.
• Réglage de l'embrayage par friction: déplacer l'actionneur vers le levier horizontal; l'affichage doit être indiqué comme étant ~P50.0. Ajustez l'embrayage jusqu'à ce que cette valeur soit exacte pour un étalonnage précis du tracé.

Les modes de fonctionnement et les commandes

L'appareil prend en charge cinq modes:

1. Le manuel(par défaut d'usine) montre la valeur du potentiomètre (p. ex. P12.3 ), "NOINI" clignote.
2. Configuration et initialisationL'accès est effectué en maintenant la touche mode opération enfoncée pendant ≥ 5 secondes.
3. Le nombre d'équipements utilisés- pour la commande manuelle.
4. Autonomie (AUT)- Mode de commande normal.
5. Affichage diagnostique¥ accès en appuyant surles trois boutonssimultanément pendant ≥ 2 secondes.

Le dispositif comprendtrois touches d'entrée:

• Clé de mode de fonctionnement
• Clé de décrément
• Clé d'accroissement
  Ils contrôlent la navigation, la configuration et le mouvement manuel de l'actionneur.

Diagnostics et fonctionnalités avancées

• Affichage diagnostique: Affiche différentes mesures à l'aide des trois boutons. Faites défiler les variables comme le nombre de défauts, les heures de fonctionnement, les zones mortes, etc.
• ParamètresDes mesures telles que les longueurs minimales d'impulsions, les limites de zone morte et les compteurs d'alarme sont disponibles et réglables.
• Pré-réglage et réinitialisation: Pré-réglage (PRST) réinitialise à l'usine et nécessite une réinitialisation après utilisation.
