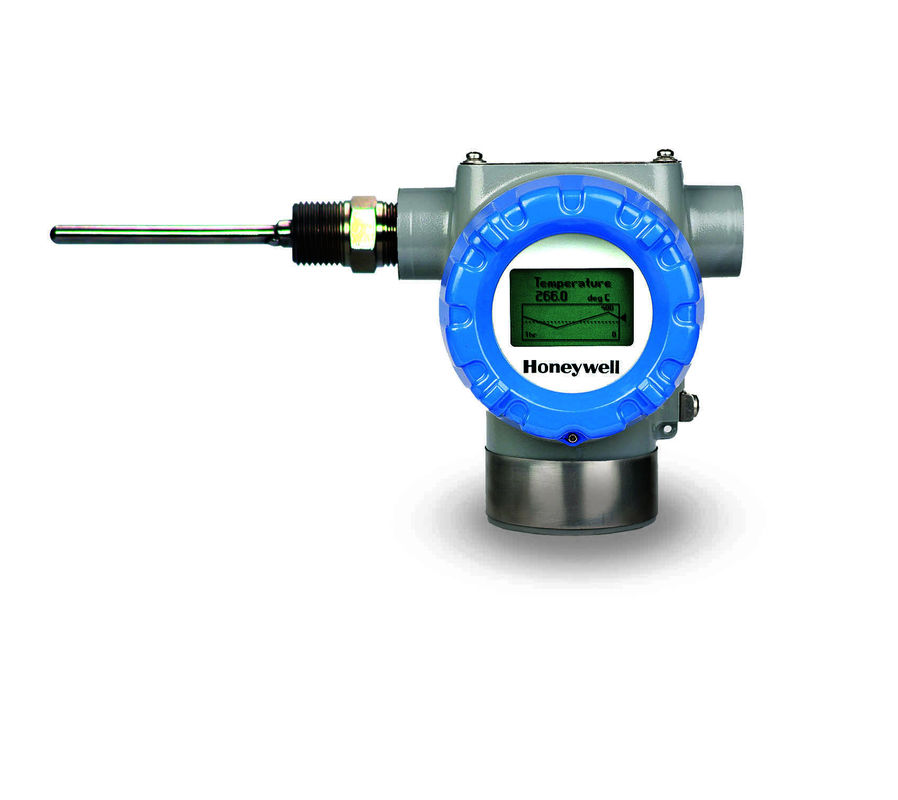

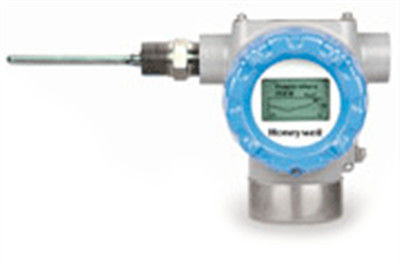

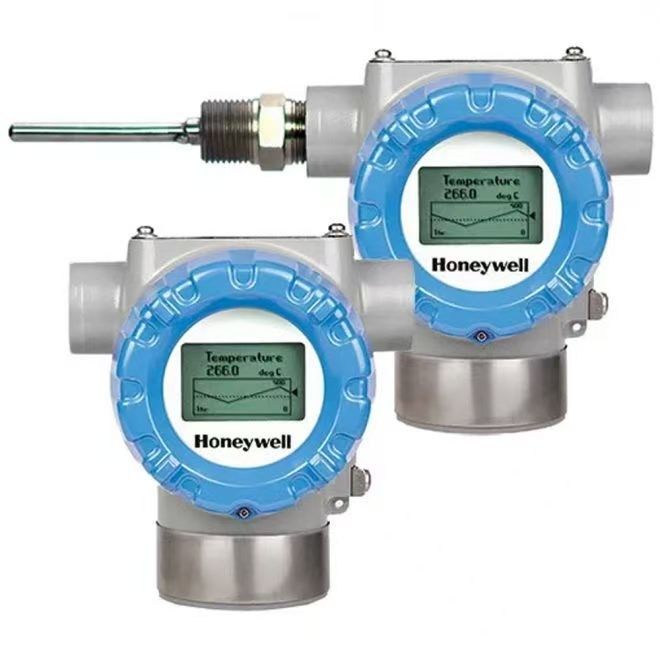

Transmetteur de température Honeywell Output SmartLine STT750 - Instrument haute performance

Transmetteur de température SmartLine STT750 Honeywell Output, instrument haute performance

Introduction

Faisant partie de la famille de produits SmartLine®, le SmartLine STT750 est un transmetteur de température haute performance et économique offrant une grande précision et une grande stabilité sur une large plage de températures de process et ambiantes. SmartLine répond facilement aux besoins les plus exigeants pour les applications de mesure de température.

Meilleures caractéristiques de sa catégorie :

Performance de pointe de l'industrie

oPrécision numérique jusqu'à 0,14 °C pour les RTD

oStabilité jusqu'à +/-0,01 % de l'URL par an pendant dix ans

oTemps de mise à jour de 125 msec pour les modèles à entrée unique.

oTemps de mise à jour de 250 msec pour les modèles à double entrée.

Mesure fiable

oIsolation galvanique intégrée

oBoîtier à deux compartiments

oDétection de rupture de capteur

oCapacités de diagnostic complètes intégrées

oConformité totale aux exigences SIL 2/3.

oDisponible avec une garantie de 4 ans

oPrend en charge la rupture de fil Namur 89

oSaisie directe des coefficients de Callendar-van Dusen R0, α, δ et β pour les capteurs RTD calibrés.

Coût de possession réduit

oEntrée universelle

oCapacités d'affichage numérique standard

oConstruction modulaire

oZéro, portée et capacité de configuration externes

oCâblage de boucle insensible à la polarité

Options de communication/sortie :

o4-20 mA CC

oHART®(version 7.0)

Tous les transmetteurs sont disponibles avec l'option de protocole de sortie et de communication répertoriée ci-dessus.

Description

Le transmetteur de température STT750 SmartLine est conçu et fabriqué pour offrir des performances élevées à des températures ambiantes variables.

Options d'indication/d'affichage uniques

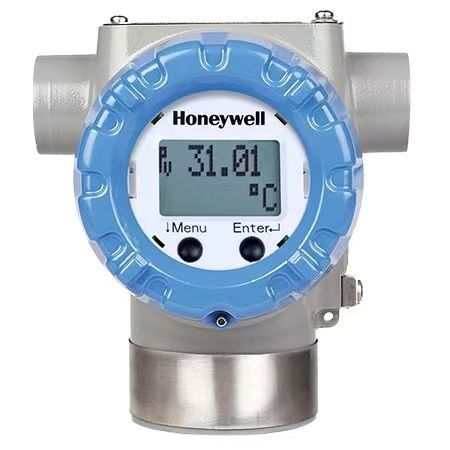

La conception modulaire du STT750 permet d'intégrer un afficheur LCD standard.

Caractéristiques de l'afficheur LCD standard

oModulaire (peut être ajouté ou supprimé sur le terrain).

oRéglages de position à 0, 90, 180 et 270 degrés.

oUnités de mesure en degrés C, F, R, Kelvin, millivolts et ohms.

o2 lignes, 6 chiffres PV (9,95 H x 4,20 L mm), 8 caractères.

oConfiguration et étalonnage de l'appareil via des boutons intégrés ou des boutons externes en option.

oJusqu'à 4 écrans configurables.

oTemporisation de rotation de l'écran configurable (2 à 20 sec).

oIndication de protection en écriture.

oIndication de défaut critique.

Outils de configuration

Option de configuration à trois boutons intégrés

Adapté à toutes les exigences électriques et environnementales, SmartLine offre la possibilité de configurer le transmetteur et l'affichage via deux boutons sur l'afficheur et trois boutons accessibles en externe en option. Le compartiment des boutons est isolé des autres composants internes et maintient ainsi l'électronique sensible en bon état de fonctionnement.

Les capacités de zéro/portée sont également disponibles en option via ces boutons, avec ou sans sélection d'une option d'affichage.

Configuration portable

Les transmetteurs SmartLine sont dotés d'une communication bidirectionnelle et d'une capacité de configuration entre l'opérateur et le transmetteur. Ceci est réalisé via Honeywell Versatilis, un outil de configuration de communication multiple de nouvelle génération évalué sur le terrain.

Le terminal portable Honeywell Versatilis est capable de configurer sur le terrain les appareils HART et peut également être commandé pour une utilisation dans des environnements intrinsèquement sûrs.

Tous les transmetteurs Honeywell sont conçus et testés pour être conformes aux protocoles de communication proposés et sont conçus pour fonctionner avec tout appareil de configuration portable correctement validé.

Configuration sur ordinateur personnel

Le logiciel Field Device Manager (FDM) et FDM Express sont également disponibles pour la gestion des configurations des appareils HART.

Diagnostics

Les transmetteurs SmartLine offrent tous des diagnostics accessibles numériquement qui aident à fournir une alerte précoce des éventuels événements de défaillance, minimisant ainsi les arrêts imprévus, offrantdes coûts opérationnels globaux plus faibles

Intégration du système ‘

oTous les produits SmartLine respectent les normes publiées les plus récentes pour HART.

Conception modulaire

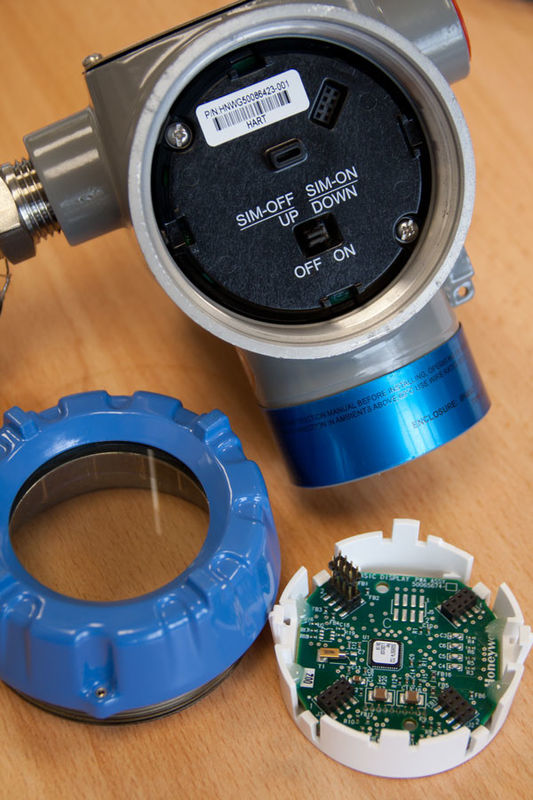

Pour aider à maîtriser les coûts de maintenance et d'inventaire, tous les transmetteurs STT750 sont de conception modulaire, ce qui permet à l'utilisateur de remplacer les cartes de température, d'ajouter des indicateurs ou de modifier les modules électroniques sans affecter les performances globales ni les certifications des organismes d'approbation.

Chaque carte de température est caractérisée de manière unique pour fournir des performances tolérantes sur une large plage de variations d'application en température et, grâce à l'interface avancée Honeywell, les modules électroniques peuvent être échangés avec n'importe quel module électronique sans perdre les caractéristiques de performance tolérantes

Fonctionnalités modulaires

oRemplacer la carte de température, la carte de bornier ou la protection contre la foudre*

oRemplacer les modules électroniques ou de communication*

oAjouter ou supprimer des indicateurs intégrés*

oAjouter ou supprimer des boutons de configuration externes

* Remplaçable sur le terrain dans tous les environnements électriques (y compris IS), sauf antidéflagrant, sans enfreindre les approbations des organismes. Sans aucun effet sur les performances, la modularité unique d'Honeywell se traduit pardes besoins d'inventaire réduits et des coûts d'exploitation globaux plus faibles.
